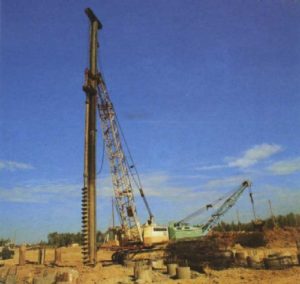

Установка для устройства буронабивных свай с расширенной пятой СО2

Описание и характеристики

Установка СО-2 (ТУ 34-23-10440-82) предназначена для бурения в устойчивых нескальных грунтах скважин диаметром 600 мм и глубиной до 30 м и устройства уширенной полости диаметром до 1600 мм для установки буронабивных свай в промышленном и гражданском строительстве, а также обеспечивает возможность бурения скважин в обводненных неустойчивых грунтах под защитой глинистого раствора.

Устройство уширенной полости в пробуренной скважине производится только в устойчивых сухих грунтах при помощи специального уширителя.

Широкое применение в промышленном строительстве нашла установка при бурении скважин для устройства буронабивных свай фундаментов корпусов Камского автомобильного завода.

Установка СО-2 монтируется на кран ДЭК-251 или другие грузоподъемные механизмы с грузоподъемностью не менее 25 т.

Навесное оборудование для бурения скважин включает трубчатую стойку с направляющими, по которым перемещается каретка с электроприводом и очиститель. К выходному валу электропривода посредством шарнира прикреплена телескопическая шнековая буровая колонна с буровым инструментом на конце (винтовой бур, трехперая коронка и т.п.).

При бурении скважин глубиной до 22 м выдвигают внутреннюю секцию телескопической буровой колонны, при бурении скважин на глубину до 30 м выдвигают обе секции телескопической колонны.
