Быстроразъемные соединения БРС
Соединение трубопроводов для воды, воздуха и транспортирования смесей.
Комплектация и срок поставки согласуются при обращении.
Описание и характеристики
Быстроразъемные соединения БРС (ТУ 34-23-5854-77) предназначены для соединения и разъема трубопроводов и бетоноводных труб, по которым может подаваться сжатый воздух, вода, жидкие глинистые и водоцементные растворы, а также бетонные смеси. В зависимости от диаметра соединяемых труб выпускается пять типоразмеров БРС-50, БРС-80, БРС-100, БРС-150, БРС-200.

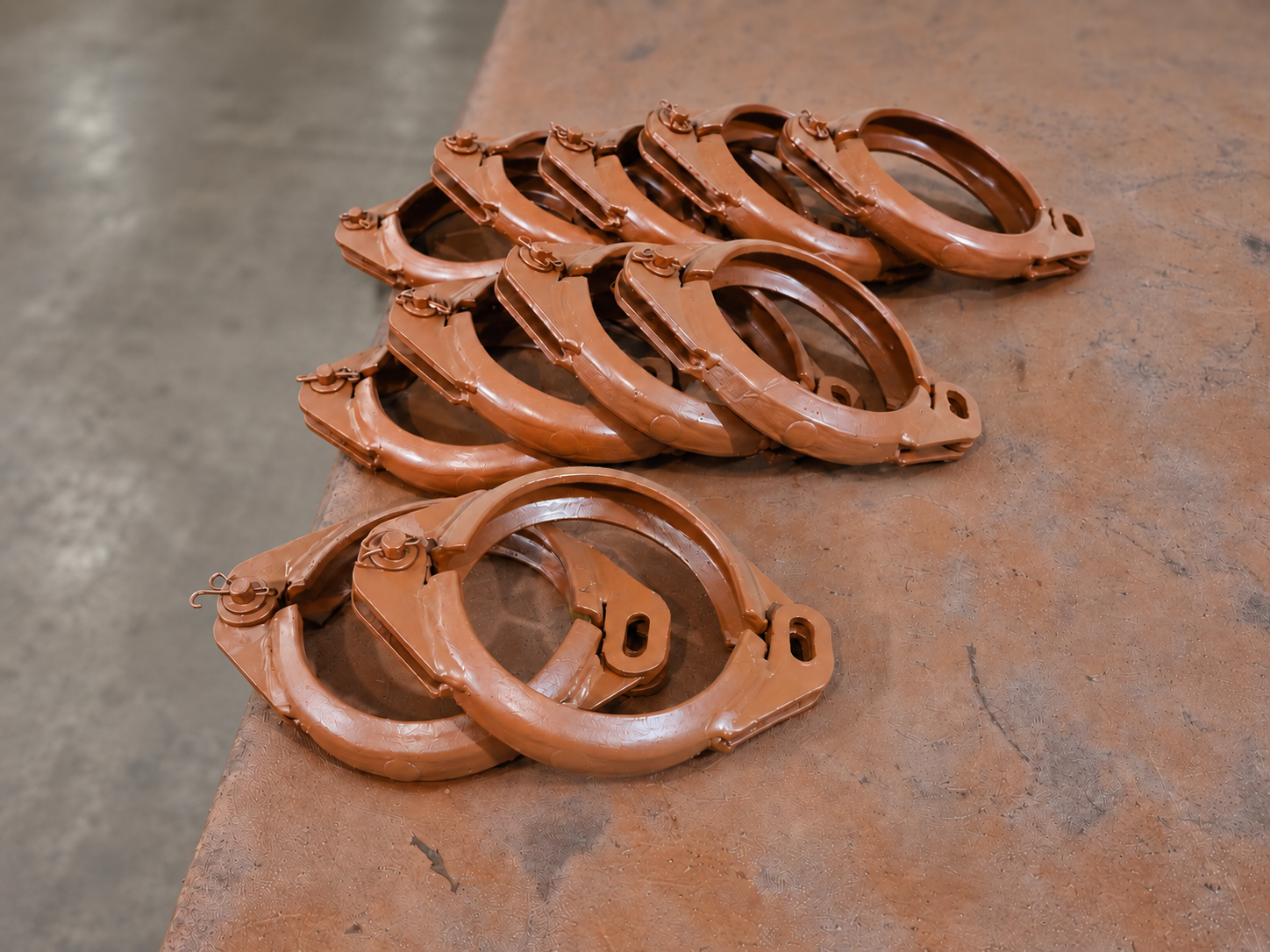

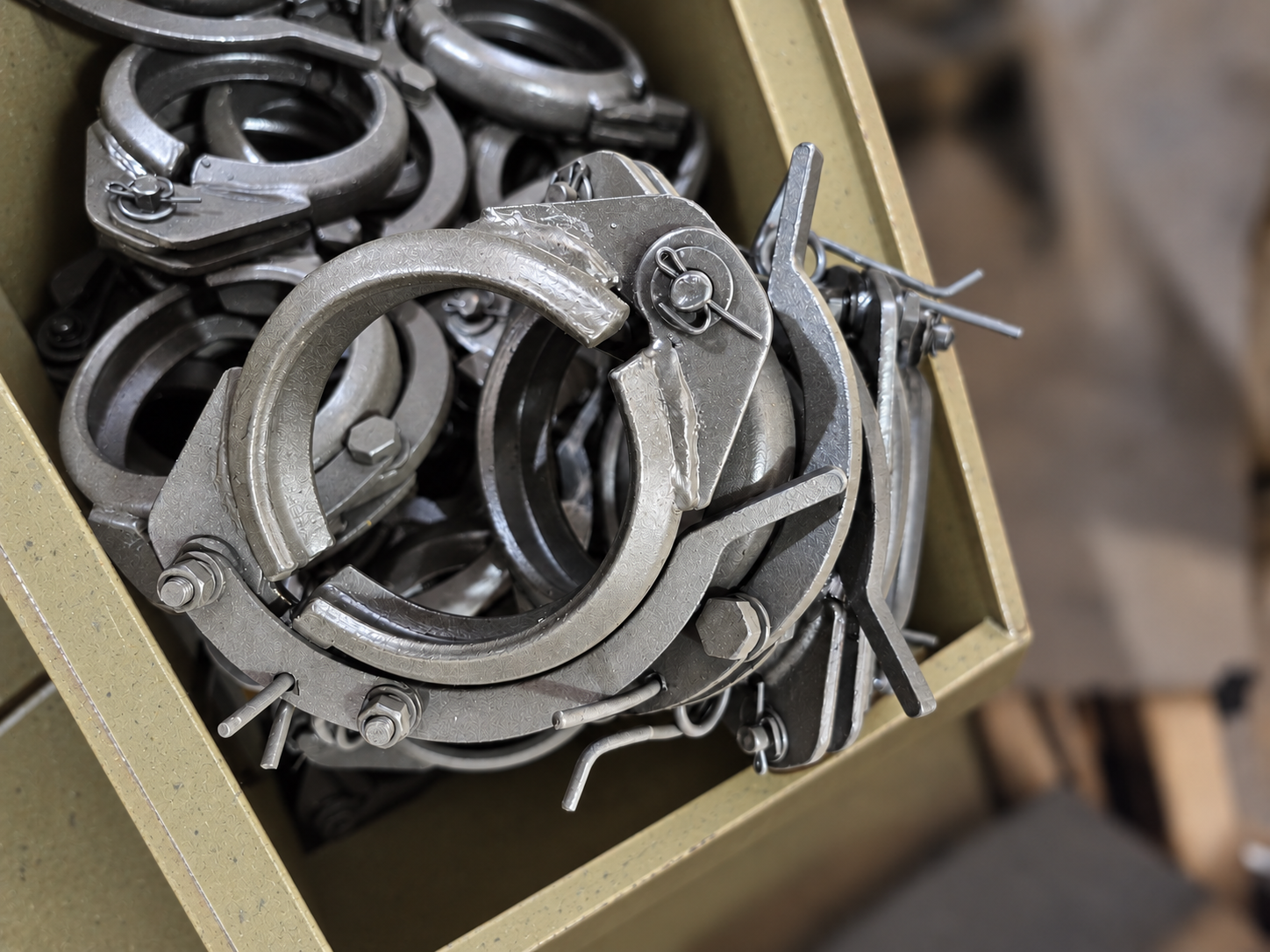

БРС состоит из двух полухомутов, двух патрубков, уплотнения, пальца и клина. БРС устанавливается в месте соединения двух труб (концы патрубков привариваются к концам труб). Патрубки стягиваются полухомутами при помощи клина, при этом установленное между фланцами патрубков уплотнение обеспечивает герметичность соединения.
| БРС-50 | БРС-80 | БРС-100 | БРС-150 | БРС-200 | |
|---|---|---|---|---|---|
| Условный проход, мм | 50 | 80 | 100 | 150 | 200 |
| Максимальное рабочее давление, МПа | 4,9 | 3,92 | 1,56 | ||
| Масса, кг | 2,87 | 3,74 | 4,42 | 7,57 | 11,1 |
| Габаритные размеры, мм: | |||||
| длина | 100 | ||||
| ширина | 161 | 191 | 216 | 281 | 341 |
| высота | 107 | 132 | 157 | 211 | 276 |
